전기신호란?

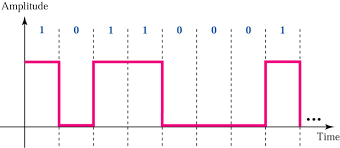

디지털신호

위의 디지털 신호와 같이

데이터 송신 측 컴퓨터가 전송하는 0과 1의 비트열 데이트는 전기 신호로 변환되어 네트워크를 통해 수신측 컴퓨터에 도착한다. 수신 측 컴퓨터에서는 전기 신호를 0과 1의 비트열 데이터로 복원한다!



랜카드란?

랜카드

0과 1을 어떻게 전기 신호로 변환??

데이터를 송수신할 수 있도록 랜카드가 메인보드에 포함되어 있는 내장형 랜 카드나 별도의 랜 카드를 가지고 있다.

랜카드로 0과 1을 전기신호를 변환한다



케이블의 종류와 구조

전송 매체는 유선과 무선으로 나뉜다.

• 유선: 트위스트 페어 케이블, 광케이블
• 무선: 라디오파, 마이크로파

트위스트 페어 케이블이란?

UTP 케이블:unshield twist pair의 약자로 '비차폐 연선'

• 구리선 여덟 개를 꼬아 만든 네 쌍의 전선으로 실드로 보호되어 있지 않은 케이블
• 실드는 금속 호일이나 금속의 매듭과 같은 것으로 외부에서 발생하는 노이즈를 막는 역할

STP 케이블:shielded twist pair의 약자로 '차폐 연선'

• 두개 씩 꼬아 만든 선을 실드로 보호한 케이블
• 노이즈의 영향을 적게 받지만 비쌈

노이즈는 언제 발생하고 어떤 영향을 주는지?

노이즈 케이블에 전기 신호가 흐를 때 발생한다. 그래서 노이즈의 영향을 적게 받도록 구리선 두 개를 비틀어 꼬아서 만듬



트위스트 페어 케이블(UTP, STP)는 일반적으로 랜 케이블(랜 선)이라고 한다

랜 케이블의 양쪽 끝에는 RJ-45라고 부르는 커넥터가 붙어있다. 이 커넥터를 컴퓨터의 랜포트나 나중에 설명하는 네트워크 기기에 연결하는 것'



다이렉트 케이블과 크로스 케이블이란

다이렉트 케이블

• 구리 선 여덟 개를 같은 순서로 커넥터에 연결한 케이블

크로스 케이블

• 구리선 여덟 개 중 한쪽 커넥터의 1번과 2번에 연결되는 구리선을 다른 쪽 커넥터의 3번과 6번에 연결한 케이블

다이렉트 케이블과 크로스 케이블 모두 1번, 2번, 3번, 6번 구리선을 사용한다. 나머지 선 네개는 사용하지 않고 다이렉트 케이블은 컴퓨터와 스위치를 연결할 때 사용하고 크로스 케이블은 컴퓨터 간에 직접 랜 케이블로 연결할 때 사용 // 이렇게 설정한  이유가 양쪽 컴퓨터가 1번과 2번에 데이터를 전송하면 충돌이 일어나기 때문이다!



리피터란?

전기 신호를 정형(일그러진 전기신호를 복원)하고 증폭하는 기능을 가진 네트워크 중계 장비

장거리 통신할 때 파형을 정상으로 만드는 기능을 하지만 요즘 네트워크 장비가 리피터 기능을 지원하기에 쓸 필요 없다!

허브란?

포트(실제로 통신하는 통로)를 여러 개 가지고 있고 리피터 허브라고도 부른다.

• 리피터는 일대일 통신만 가능하지만 허브는 포트를 여러 개 가지고 있어 여러 대와 통신 가능하다
•  전기 신호를 정형하고 증폭하는 기능도 허브에 있다.
• 허브는 어떤 특정  포트로부터 데이터를 받는다면 해당 포트를 제외한 나머지 모든 포트로도 받은 데이터를 전송하는 특징이 있다
• 허브는 스스로 판단하지 않고, 전기 신호를 모든 포트로 보내서 더미 허브라는 이름으로 불리기도 한다. 이 대책으로는 스위치라는 장비가 있다!

이번 장 후기

앞으로 공부할 때 중요하다고 생각하는 것과 중요하지 않다고 생각하는 것 (내 기준!!)을 파란색으로 나눠야겠다. 모든 것을 알 수 없으니까 전체적인 흐름은 잡으려고 하되 파란색 개념은 꼭 숙지하고 넘어가도록 하는 형식이다! 리피터 장비는 요즘 사용을 안해서 그런 것만 있다는 것만 알려고 한다. 내가 알고 있던 랜카드와 케이블이 왜이렇게 꼬아져있나 생각했었는데 많은 이유가 있다는 것을 알아서 신기했다.
